Torre Espacio, CTBA Cuatro Torres Business Area,
Paseo de la Castellana, Madrid, España, 2004—2007

Torre Espacio, CTBA, Madrid, Spain

ENGLISH

Promotor: GVM Grupo Villar Mir
Arquitecto: Pei Cobb Freed & Partners
Arquitecto local: RFA Arquitectura
Ingeniero Estructural: MC-2 Ingeniería
Paisajismo y diseño urbano: Broadway Malyan
Plantas: 56 + 6 de Parking bajo rasante
Área del solar: 7.500 m²
Superficie construida: 74.325 m²
Uso Principal: Oficinas
Ascensores: 27
Estructura: Hormigón armado
Localización: Paseo de la Castellana 259D, Madrid, España
Altura arquitectónica: 224,2 metros
Tipología: Arquitectura Híbrida; Arquitectura Sostenible
Fotografías: © José Miguel Hernández Hernández

Localizado en el extremo septentrional del Paseo de la Castellana en Madrid, Torre Espacio se presenta como un gran volumen en espiral en busca del cielo. Su diseño fue elegido de entre diez propuestas internacionales que se presentaron en un concurso con carácter restringido porque simbolizaba los deseos del cliente; "la torre es un elemento natural que tiene vida, porque gira, crece y evoluciona". La obra forma parte de un importantísimo proyecto de Planificación Urbana para la ciudad denominado: "Cuatro Torres Business Area (CTBA)", a modo de enorme Parque Empresarial. El interesante proyecto, llamado en un principio Madrid Arena, se construyó en los solares donde se encontraba la antigua Ciudad Deportiva del Real Madrid, y comprendía la construcción de cuatro rascacielos que quedarían unidos mediante un gran plaza pública pavimentada conectada a su vez de forma subterránea con la red de carreteras y transporte urbano mediante una nueva estación; sin duda los cuatro edificios han conseguido darle una nueva identidad propia a este lugar.

Torre Espacio, CTBA, Madrid, Spain
arriba, preciosa imagen de Torre Espacio desde la enorme plaza pública que dispone de más de 500 metros de longitud, con la Torre de Cristal diseño de César Pelli en primer término. El diseño ganador del concurso privado se eligió de entre los cuatro estudios finalistas: Richard Rodgers, KPF Kohn Pedersen Fox, Helmut Jhany y Pei Cobb Freed & Partners, todos ellos auténticos especialistas en la construcción y diseño de edificios de gran altura.

Torre Espacio, CTBA, Madrid, Spain

Las Cuatro Torres Business Area CTBA de Madrid han conseguido modificar notablemente el skyline de la ciudad, —que presentaba hasta finales del siglo XX un tejido urbano marcadamente horizontal—, siendo además en la actualidad los edificios más altos de España. Los cuatro rascacielos que conforman el también llamado Madrid Arena son la Torre Bankia, (antiguamente llamada Torre Caja Madrid y Torre Repsol), el Hotel Eurostar Madrid Tower, la Torre de Cristal y Torre Espacio. Este último rascacielos, al ser el primero de los cuatro en concluirse, ya que fue inaugurado en 2007, le arrebató el título de rascacielos más alto de España al Hotel Bali de Benidorm, que con sus 186 metros de altura arquitectónica había conservado el título desde 2002, cuando superó a la Torre Picasso (1982-1989), diseño del arquitecto de las Torres Gemelas del World Trade Center de Nueva York tristemente destruidas el 11S de 2001, Minoru Yamasaki.

CTBA, Madrid, Spain, by jmhdezhdez

El diseño de Torre Espacio correspondió al arquitecto Henry Nicholas Cobb, socio fundador de la prestigiosa firma de arquitectura con sede en Nueva York Pei Cobb Freed & Partners, quienes desde el año 1955 han realizado más de 200 proyectos importantes en todo el mundo, entre ellos más de treinta torres de gran altura, como por ejemplo la Torre del Banco de China en Hong Kong, la Torre John Hancock de Boston, la Fountain Place de Dallas, la Torre de Miami en Florida o la Tour EDF del distrito financiero de La Defense en París, entre otros. La torre de oficinas de Madrid se erige espléndida en un solar de 100 metros de largo por 75 de ancho. Su característica fachada curvada se ha definido mediante la fórmula matemática trigonométrica del coseno y = cos (x). El empleo de este procedimiento ayudó no sólo a ahorrar costes en el presupuesto final de la obra, sino que además, favoreció enormemente la confección de los miles de paneles de vidrio que conforman la fachada vanguardista y de preciosas coloraciones.

Torre Espacio, CTBA, Madrid, Spain

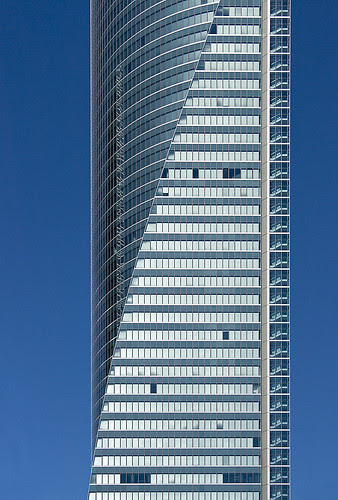

arriba, bonito detalle de Torre Espacio con la Torre de Bankia en primer término. "Partiendo de dividir el edificio por cincuenta y cuatro planos horizontales equidistantes cada cuatro metros y subdividiendo posteriormente cada uno de los sectores circulares de la planta en un número igual de segmentos radiales, dan como resultado que las intersecciones de los sucesivos planos en altura con los sucesivos segmentos en planta definen una serie de puntos a lo largo de una curva vertical, que es precisamente la función coseno"; este procedimiento define finalmente su característica figura antropomorfa, de manera que su forma icónica, moderna y vanguardista de color verde, la hacen inmediatamente reconocible en el perfil de la ciudad de Madrid.

Torre Espacio, (CTBA), Madrid, Spain, by jmhdezhdez
arriba, imagen del núcleo de ascensores en el nivel 33. Al acceder a la torre en Planta Baja a nivel de calle, tres núcleos de comunicación vertical principales, bajo, medio y alto, ofrecen acceso a las diferentes plantas de Torre Espacio. El sector bajo da acceso desde la planta 6 a la 18, el medio de la 18 a la 33 y el sector más alto, de la 33 a la 52; abajo, bonito detalle de la fachada este de Torre Espacio a media altura.

Torre Espacio, CTBA, Madrid, Spain

"Al perfilar este esbelto rascacielos, nos hemos inspirado en el deseo expreso de nuestro cliente, de construir no sólo un edificio de oficinas, sino un edificio que tuviese una presencia emblemática y dinámica tanto a pie de calle como en el horizonte de Madrid. Ante este reto, hemos explorado el potencial de las geometrías no ortogonales, empleadas tanto en secciones horizontales como longitudinales, para crear una estructura sin precedentes. Torre Espacio evoluciona desde una planta cuadrada en su base hasta dos sectores curvos, formados por la intersección de dos cuartos de círculo en la cumbre. El mecanismo geométrico que posibilita la construcción de esta evolución es la curva coseno, que racionaliza los puntos de intersección entre las dos superficies curvas y que permite la fabricación y el montaje del muro cortina. Una peculiaridad importante de la curva coseno es que su índice de curvatura no es constante, sino que disminuye gradualmente a medida que se asciende desde la base hasta la cumbre. Esto proporciona al edificio resultante su sensación característica de propulsión, prácticamente como si se tratase de un organismo vivo que hubiese surgido de la tierra sobre la que se erige", Henry N. Cobb.

Torre Espacio, (CTBA), Madrid, Spain, by jmhdezhdez

arriba y abajo, dos bonitas vistas del interior del edificio que se corresponden con las plantas 18 y 33, de 8 metros de altura, respectivamente. En la planta 18, uno de los pilares de la cafetería se decoró con una curiosa escultura que en realidad hace la función de un reloj, obra del artista Tobias Rehberger; asimismo, en la planta 33, tal y como se puede ver en la imagen inferior, un mural de Alejandra Freymann decora el vestíbulo de bienvenida en esa planta y da intimidad al restaurante a modo de biombo. Además, un inmenso mural de bonitos colores del artista Franz Ackermann decora el lobby de 12 metros de altura de la Planta Baja. Las obras de estos tres artistas están inspiradas en los motivos "siderales" que dan nombre a la Torre.

Torre Espacio, (CTBA), Madrid, Spain, by jmhdezhdez

La apariencia de Torre Espacio se caracteriza por su volumen escultórico geométrico mediante la piel de vidrio translúcido de color verde. Partiendo de una planta cuadrada, —de aproximadamente 42x42 metros—, la torre de oficinas va reduciendo su superficie a media que va ascendiendo convergiendo finalmente en una planta ojival en la parte superior; este último sector, que se ha dispuesto de forma diagonal al cuadrado de su base, tiene unas dimensiones de 59 metros de longitud x 30 metros de ancho, respectivamente. Debido a los cambios producidos en la geometría de la fachada a medida que esta va ascendiendo y que por tanto hacen que las plantas vayan perdiendo sección, cada planta de la torre es totalmente diferente. Asimismo, dos núcleos de escaleras aislados totalmente del edificio en caso de posible incendio, se han situado estratégicamente en los dos vértices del cuadrado alineados en diagonal con el núcleo central; no obstante, los cortes que separan las escaleras exteriores del edificio principal recuerdan en gran medida a los realizados en la fachada de la Torre de Miami, obra del mismo arquitecto.


arriba, diagramas representativos de Torre Espacio desde diferentes puntos de vista que nos revelan la compleja geometría empleada en la fachada; abajo, esquemas de diseño de la planta y los alzados basados en la geometría de la curva coseno.




arriba, detalle del Sistema de Climatización mediante la denominada Viga fría o Techo frío y la Fachada activa, que convirtieron a Torre Espacio en un edificio de nueva planta ecológico y sostenible; abajo, en el contexto de la ciudad, las Cuatro Torres Business Area se sitúan al pie del Paseo de la Castellana alineadas con las Torres Kio diseño de Philip Johnson y el Obelisco de la Caja de Santiago Calatrava, ausente este último en el rendering, ambos emplazados en Plaza Castilla.



Una de las particularidades más interesantes de Torre Espacio es que en función del punto de vista desde donde lo observemos, debido a su forma helicoidal, este nos parece un edificio totalmente diferente; abajo, plantas de distribución y secciones a distintas alturas para entender mejor el concepto del proyecto. La planta en forma de ojo que arranca desde la base y que contiene el núcleo de servicios, aunque se va intuyendo desde mitad de altura, se hace visible totalmente en la cúspide. El esquema estructural de Torre Espacio está formado por un núcleo central de servicios y trama perimetral de pilares, muy habitual en este tipo de edificios de oficinas de gran altura.


Planta 45 y Sección, Oficinas-Offices


Planta 33, Sky Lobby 2 y Salas VIP


Planta 16 y Sección, Oficinas-Offices


Planta Baja y Sección-Ground Floor and Section

Torre Espacio se sostiene en pie gracias a una super-estructura de hormigón armado de alta resistencia o también llamado de altas prestaciones, que lo convirtieron en uno de los rascacielos más seguros del mundo; la estructura de hormigón armado es mucho más resistente al fuego que un rascacielos de tipo convencional realizado en acero. Además, los forjados de lozas macizas aportan mayor rigidez al conjunto de la estructura y dotan al edificio de un mejor comportamiento acústico. Su núcleo central, de forma ojival situado en diagonal al cuadrado de su base, contiene tres sectores principales de ascensores, servicios e instalaciones.


arriba, planta del esquema de comunicación vertical. Al entrar en el edificio a nivel de la plaza se puede elegir el transporte vertical específico para cada sector al que se quiere acceder: bajo, medio o alto. Los ascensores que llegan a las plantas superiores se corresponden con el núcleo central de color naranja; dada la forma helicoidal que posee el edificio y que hace que cada planta vaya perdiendo sección a medida que va ascendiendo, sólo 6 de los 27 ascensores con los que cuenta el edificio llegan hasta la planta 52; éstos, parten de la planta 0 y su primera parada se corresponde con la planta 33. Los pilares del edificio, de sección circular y que varían en dimensiones, van de los ∅1.200 cm. en los Sótanos hasta los ∅60 cm. en las plantas más altas. Durante su construcción, en Septiembre de 2006 se produjo un incendio entre las plantas 40 y 42 que afortunadamente no afectó a su estructura. Un cinturón de rigidez que se desarrolla entre las plantas 35 y 36 y que consiste en unos muros radiales y perimetrales, ayudan a contrarrestar mejor las cargas verticales y horizontales del viento para que las oscilaciones del edificio no sean tan pronunciadas.

Torre Espacio, CTBA, Madrid, Spain

La fachada de Torre Espacio está compuesta por un sistema de muro cortina mediante una doble piel de vidrio translúcido. La piel exterior consiste en un doble cristal con cámara de aire deshidratada de altas prestaciones. La interior está formada por un vidrio de seguridad sobre un bastidor practicable para limpieza. Esta fachada activa, compuesta por un sistema híbrido (aire-agua) mediante la denominada viga fría, consigue un importante ahorro energético en el interior del edificio. El aire caliente exterior que entra en las oficinas a través del suelo flotante, asciende de forma natural hasta el falso techo, donde se enfría y baja de manera uniforme; abajo, sección de la Torre con la leyenda de usos destinados a cada planta. El volumen del edificio se reduce considerablemente a partir de mitad de altura hacia arriba, terminando en una planta en forma de ojo. Algunos de los pilares más próximos al muro cortina curvado se han situado de forma inclinada, y tienen la particularidad de ir desapareciendo a medida que el edificio va ascendiendo; puedes ver uno de estos pilares inclinados en una planta y sin embargo desaparecer en la siguiente.



El edificio alberga en su interior las oficinas de empresas pertenecientes a las Embajadas de Australia, Países Bajos, Reino Unido y Canadá, así como las oficinas de la Inmobiliaria Espacio S.L. y la Empresa Constructora OHL, entre otras. Además de los Restaurantes situados en la planta 2 y el lobby de la planta 33 y la Cafetería de la planta 18, en el edificio se incluyó un Gimnasio en la planta 1, una Peluquería y hasta una Capilla en la planta 33, llamada Capilla Torre Espacio, que actualmente está considerada como una de las iglesias más altas del mundo. La pequeña iglesia, con una superficie de 150 m² y que puede usarse por cualquier trabajador del propio edificio, tiene un aforo máximo para 30 personas; no obstante y como curiosidad, una luz verde permanente puede verse durante la noche desde el exterior en el lado norte de la torre, señalando el lugar donde se encuentra el sagrario en la planta 33.

Torre Espacio, CTBA, Madrid, Spain
Debido a que en el interior del edificio se han instalado varias embajadas, en las inmediaciones de Torre Espacio se han colocado estratégicamente unas barras de acero inoxidable para prevenir posibles atentados con coche bomba. Además, interesantes esculturas como el Simeón Sentado de Francisco Leiro frente a Torre Espacio, tal y como se puede ver en la imagen superior, así como La Menina de Manolo Valdés junto al Hotel Iberostar Madrid Tower, o Géminis de Blanca Muñoz, situada junto a la Torre de Bankia, fueron añadidas para embellecer la gran plaza pública del Madrid Arena. No obstante, una bandera de España de grandes dimensiones fue coronada después de inaugurada la Torre.

Torre Espacio, CTBA, Madrid, Spain

Actualmente se encuentra en construcción el nuevo Centro Internacional de Convenciones, obra de Emilio Tuñón y Luis Moreno Mansilla —tristemente fallecido en 2012—, cuya particularidad radica en que posee una forma de disco solar semi-enterrado que se situará en el lado de poniente anexo a las Cuatro Torres, concretamente entre el Hotel Eurostars Madrid Tower y la Torre de Cristal de César Pelli, como complemento a las Cuatro Torres.


Mapa


Todas las imágenes de Torre Espacio aquí
Drawings y parte del texto: © Pei Cobb Freed & Partners
"Fotos y Texto" Copyright © José Miguel Hernández Hernández
Editor, Escritor y Fotógrafo de Arquitectura /
Publisher, Writer and Architectural Photographer
